ADS-DM201模拟量信号单路数据采集模块

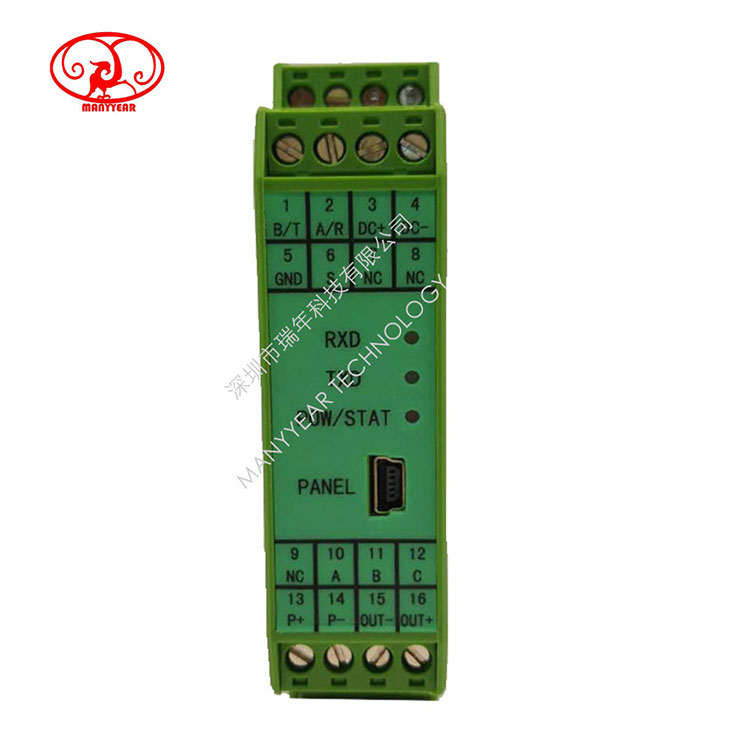

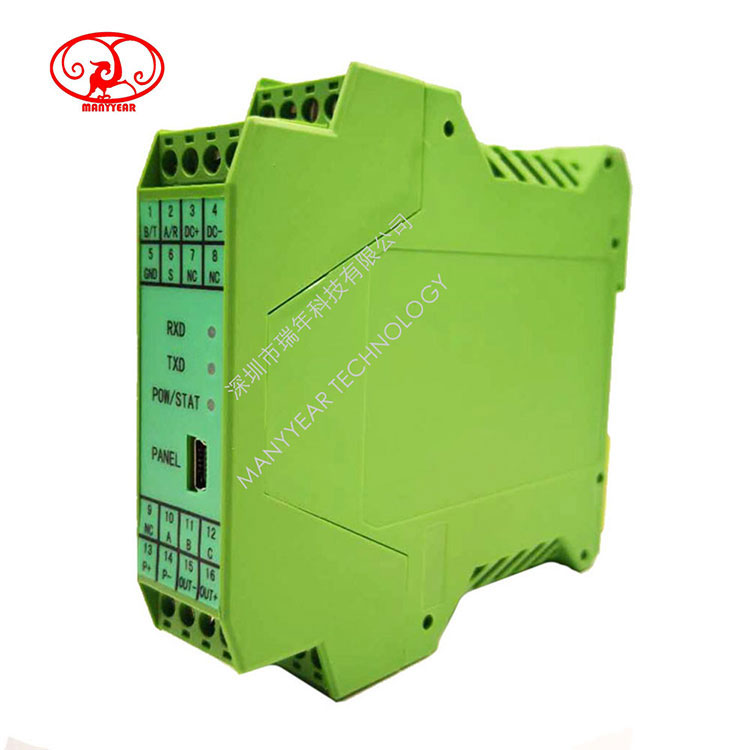

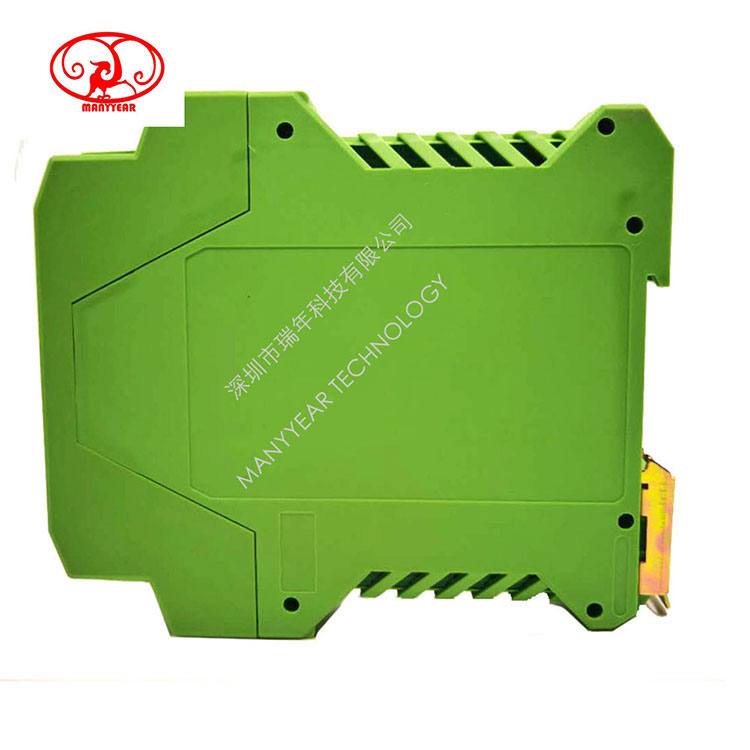

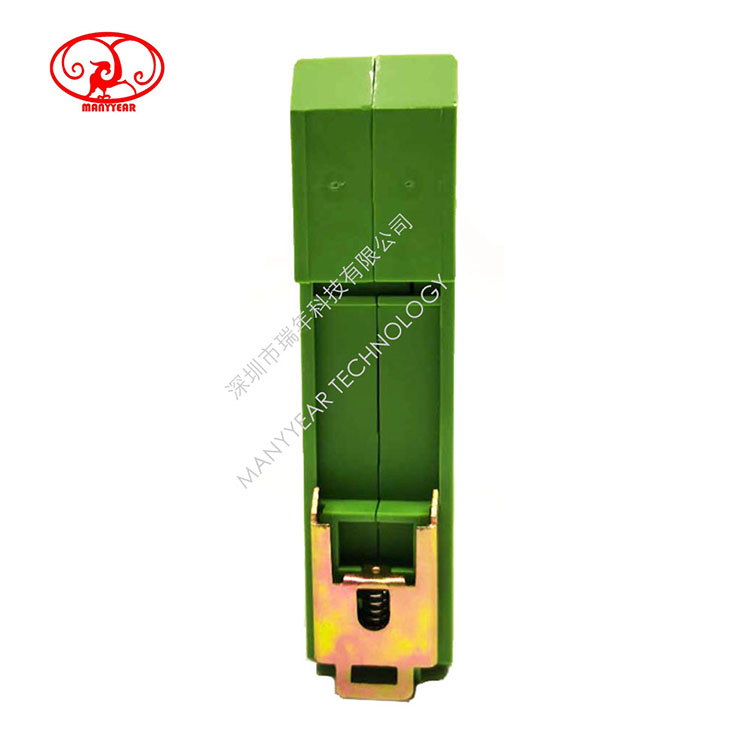

产品图片参考

产品技术规格

 数字称重系统, 数字测力系统，模拟量信号数据采集，多通道信号采集系统

型号：ADS-DM201
产品目录：重量变送器
通道：1个通道
工作电压：6-12vdc
信号输入：热电偶、热电阻、直流电流/电压输入
模拟输出：0-10VDC, 4-20MA, 0-5VDC
数字输出：RS485
测量速度：10次/S
应用：数据采集盒，模拟量数据采集模块，模拟量测量模组

ADS-DM201是一款通用输入单通道数字ADC模块。它具有通用输入功能，可以接收各种类型的输入信号，包括热电偶、热敏电阻、直流电流/电压输入等。这些输入信号可以通过参数设置进行选择。
ADS-DM201A是一种固定为电位计输入的型号。
该模块的标准配置包括电源和通信功能。输入、通信、输出、电源和模块电源相互隔离。
电源范围为10VDC至30VDC，功耗小于4.8W。

基本规格

电源电压：   10 ~ 30VDC

消耗功率：   小于4.8W

环境温度：   -10~55℃（保存：-25~65℃）

环境湿度：   35~85%RH，无凝露

绝对湿度：   MAX. W. C 29.3 g/m3 dry air at 101.3kPa

安装位置：   室内，高度＜2000m

绝缘电阻：   ≥100MΩ（500V DC MEGA基准）

绝缘强度：   1000V AC  （测试条件：50/60Hz，1分钟）

抗干扰：     IEC61000-4-2（静电放电)，Ⅲ级

IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级

IEC61000-4-5（浪涌），Ⅲ级

输入规格

输入：       热电偶、热电阻、直流电流/电压输入，输入信号由参数设置。详见【输入信号】。

隔离：       输入与通讯、输出、馈电、模块供电隔离 。

转换周期：   0.1秒（热电偶输入为0.2秒）

基本误差：   ±0.2 %F•S

输入信号选择为B型热电偶时，小于250℃时不保证精度。

冷端补偿精度：与冷端补偿的方式、端子处的热平衡及冷端补偿系数相关。

馈电规格

馈电：     24V±5%  50mA以下

馈电与输入、输出、通讯、模块供电隔离

通讯规格

通讯接口：   RS485

隔离：       与输入、输出、馈电、模块供电隔离

通讯协议：   Modbus-RTU协议（从机模式）/ TC-ASCII协议可设置

模块地址：   1~99可选

波特率：     2400／4800／9600／19200／38400 bps／57600 bps／115200 bps可设置

应答时间：   500μS（测量值）

数据格式：   1位起始位，8位数据位，1位奇偶校验位，1位或2位停止位可选

奇偶校验：   校验码可选（奇校验／偶校验／无校验）

同步方式：   起止同步方式

传输模式：   双向半双工多点连接

通讯距离：   ≤1.2km，需要使用符合的电缆和匹配电阻，优选双绞电缆

代码说明

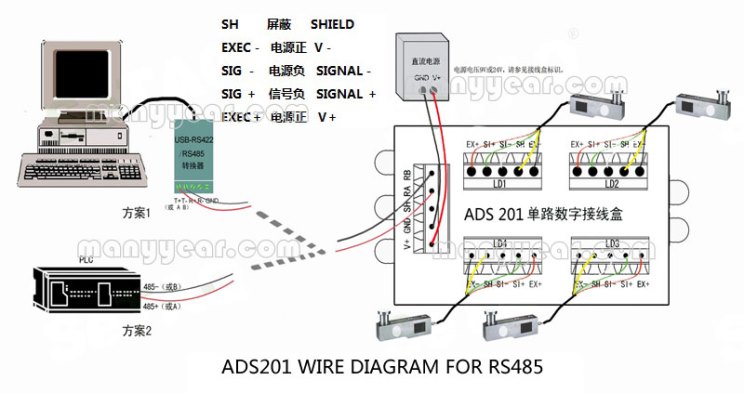

应力结构 & 装配参考

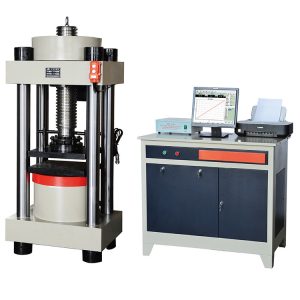

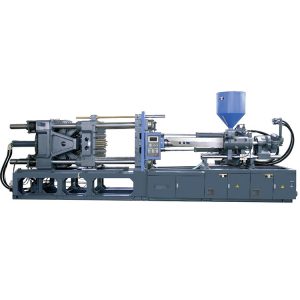

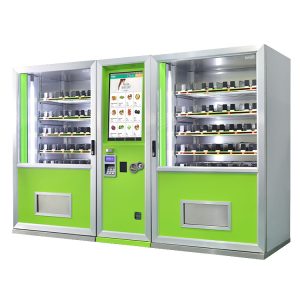

产品应用
