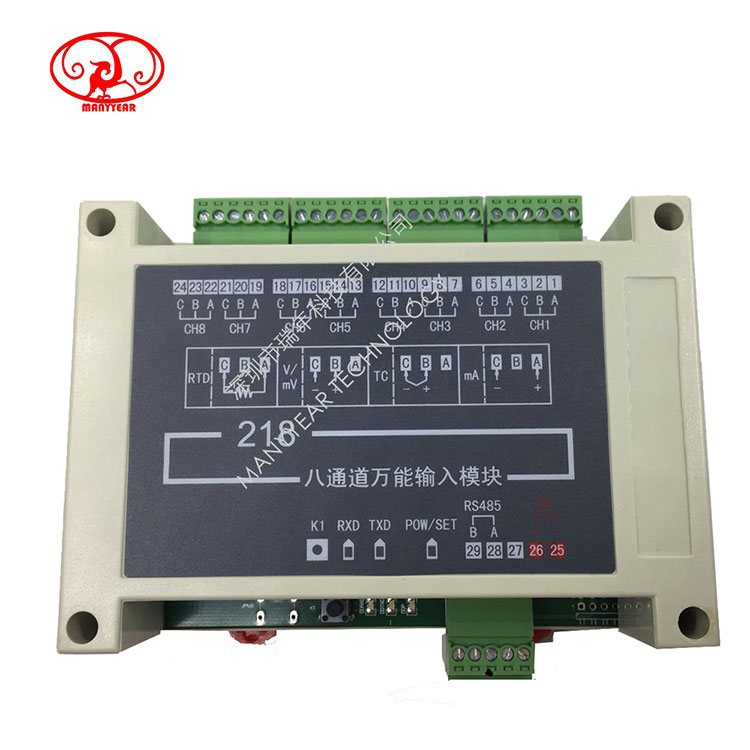

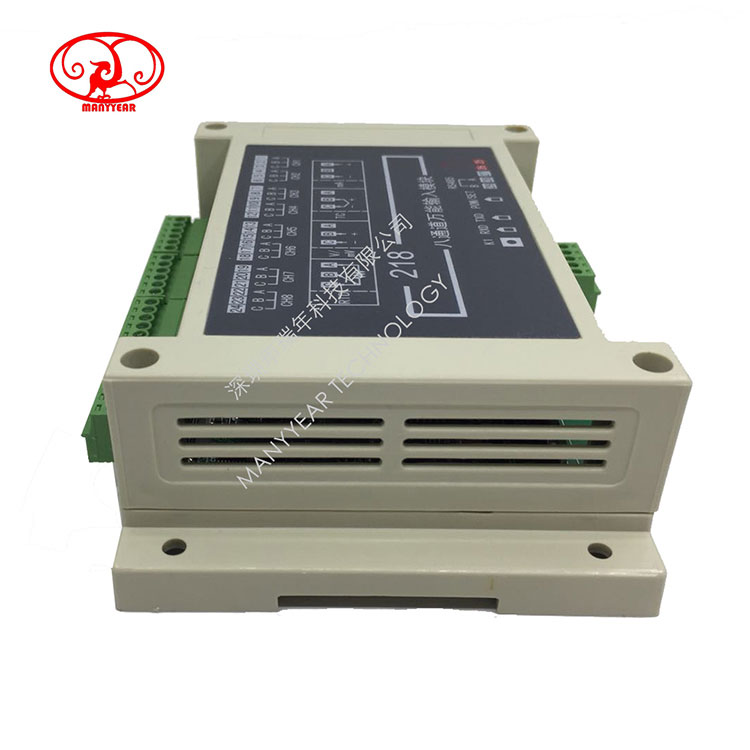

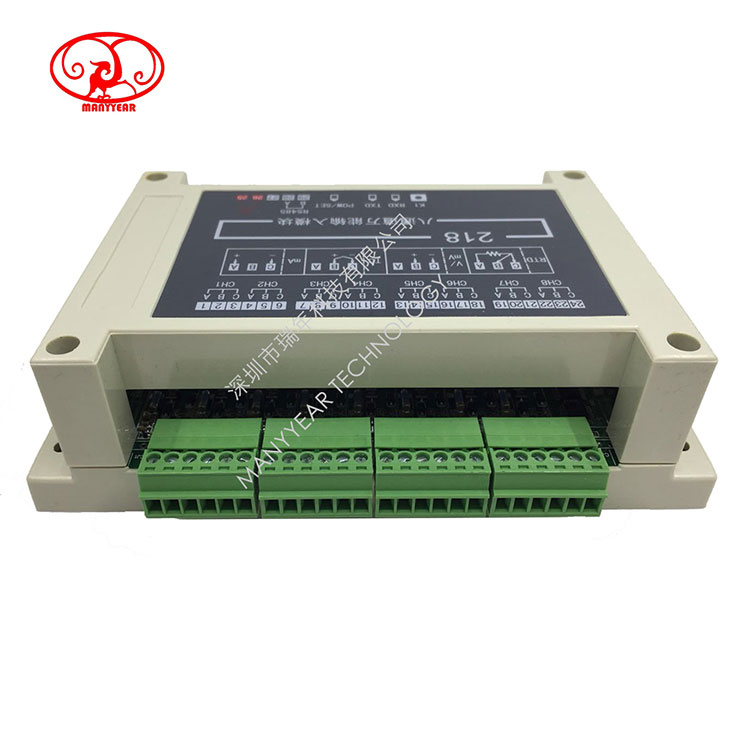

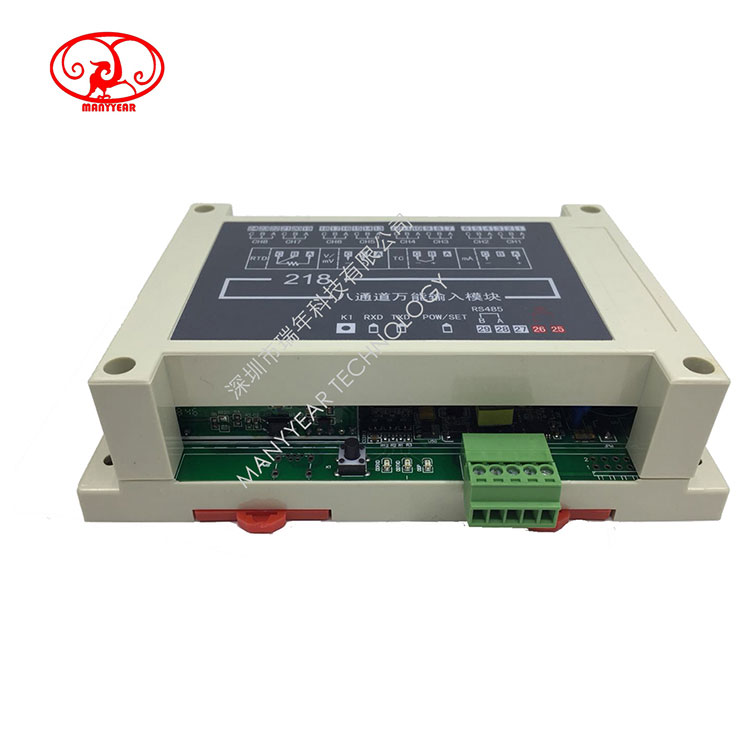

ADS-DM218万能输入8路非隔离模拟信号数据采集模块
型号：ADS-DM218
产品目录：AD模块
通道：8个通道
工作电压：6-12vdc
信号输入：热电偶、热电阻、直流电流/电压输入
模拟输出：0-10VDC, 4-20MA, 0-5VDC
数字输出：RS485
测量速度：1S（50/60Hz）、90mS（50Hz）、75mS
应用：数据采集盒，模拟量数据采集模块，模拟量测量模组ADS-DM218是一款非隔离多通道模拟信号采集模块，具有热电偶、热电阻、直流电流/电压输入，测量速度为1S（50/60Hz）、90mS（50Hz）、75mS可设，可以应用于数据采集盒、模拟量数据采集模块和模拟量测量模组。该模块具有以下特点：
1. 8个通道，可以同时采集多种不同类型的信号；
2. 采样速率可设，包括1秒（50/60Hz）、90毫秒（50Hz）和75毫秒（60Hz）三种选项，可以根据实际需要进行选择；
3. 测量精度为0.2级，保证了高精度的测量结果；
4. 采用隔离RS485接口，可以有效地防止外部干扰，提高数据采集的稳定性；
5. 支持Modbus-RTU协议，方便与其他设备进行通信；
6. 采用10VDC～32VDC供电，功耗小于1.2W，具有较低的功耗。
总的来说，ADS-DM218是一款功能强大、测量准确、速度快且功耗低的数据采集模块，适用于各种需要采集模拟量数据的场合。 基本规格 电源电压： 10 ~ 32VDC 消耗功率： 小于1.2W 环境温度： -10~55℃（保存：-25~65℃） 环境湿度： 35~85%RH，无凝露 绝对湿度： MAX. W. C 29.3 g/m3 dry air at 101.3kPa 安装位置： 室内，高度＜2000m 绝缘电阻： ≥100MΩ（500V DC MEGA基准） 绝缘强度： 1000V AC （测试条件：50/60Hz，1分钟） 抗干扰： IEC61000-4-2（静电放电)，Ⅲ级 IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级 IEC61000-4-5（浪涌），Ⅲ级 输入规格 测量输入： 全部通道均为万能输入，输入信号由参数设置。 输入信号说明详见【输入信号】， 输入通道数： 8通道，由参数设置启用通道数。 隔离： 通道间不隔离，不适用于通道间有共模电压的应用现场。 设置为电压输入的通道，当输入信号过大，并超过约5.5V DC时，输入通道进入保护状态，并会影响所有测量通道，但是不会损坏模块输入电路。电压信号恢复正常后，模块也恢复正常的测量状态。 输入与通讯、模块供电隔离 。 测量周期： 可通过参数设置，出厂默认设置为1秒（8通道） 测量速度还受到各通道的输入信号选择参数和数字滤波时间常数的影响。 基本误差： ±0.2 %F•S 输入信号选择为B型热电偶时，小于400℃时不保证精度。 冷端补偿精度：与冷端补偿的方式、端子处的热平衡及冷端补偿系数相关。 通讯规格 通讯接口： RS485 隔离： 与输入通道、模块供电隔离 通讯协议： Modbus-RTU协议（从机模式） 模块地址： 1~255可选 波特率： 2400／4800／9600／19200／38400 bps／57600 bps／115200 bps／230400 bps 应答时间： 500μS（测量值） 数据格式： 1位起始位，8位数据位，1位奇偶校验位，1位或2位停止位可选 奇偶校验： 校验码可选（奇校验／偶校验／无校验） 同步方式： 起止同步方式 传输模式： 双向半双工多点连接 通讯距离： ≤1.2km，需要使用符合的电缆和匹配电阻，优选双绞电缆 代码说明 | 内容 | 代码说明 | | ADS-DM218 | 8通道非隔离万能输入，0.2级精度； | | ADS-DM218A | 8通道非隔离电位器输入，0.2级精度； |
|
