MLC5906W07 六维力传感器

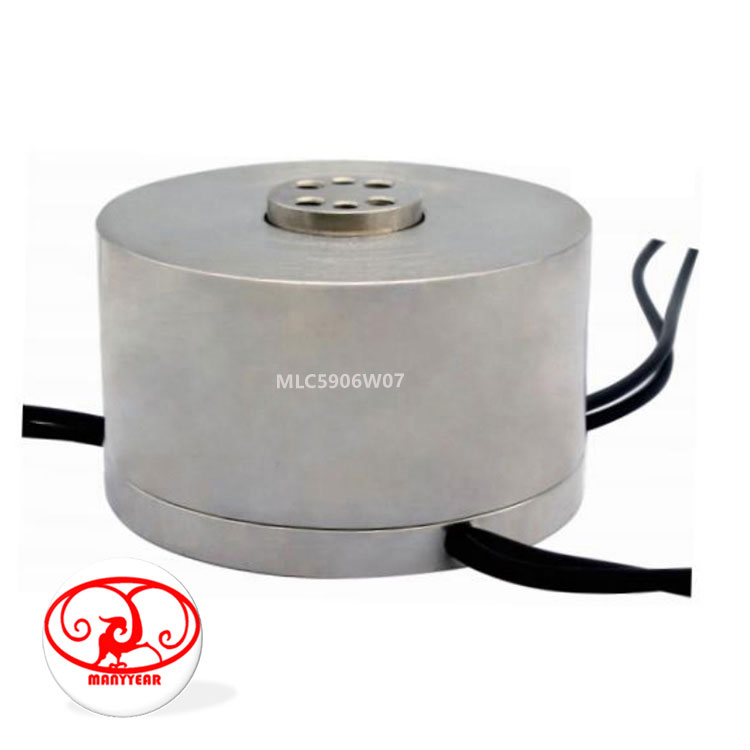

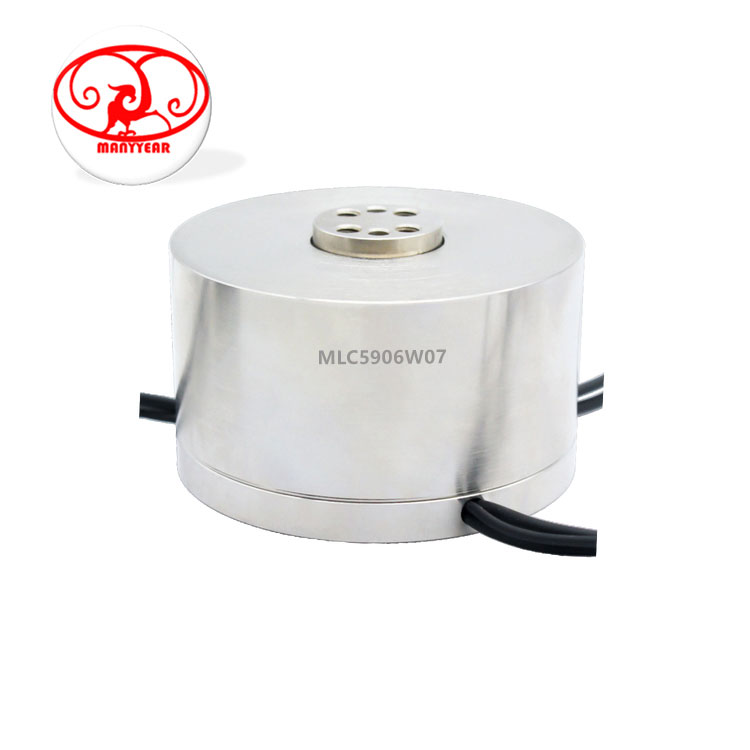

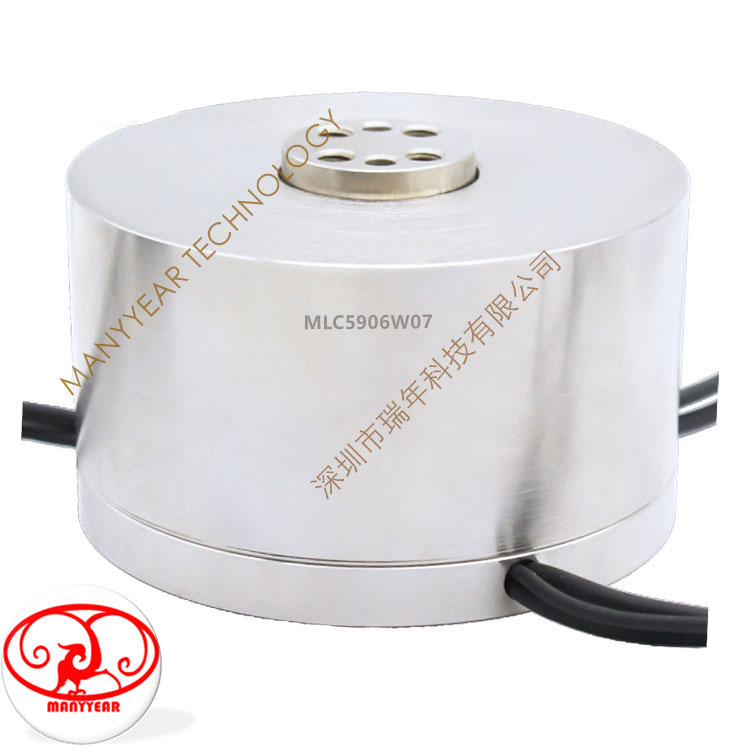

产品图片参考
产品技术规格
以下规格仅供客户设计参考。我们可以提供ODM/OEM产品。
三分力测力传感器，多分力传感器，三向力传感器，六分力传感器 MLC5906W07 多分力传感器 型号:MLC5906W07 类别:三分力测力传感器 量程: 0-10KN 尺寸:Ø80*50mm 物料:铝合金,合金钢，不锈钢 应用: 汽车压装、自动化组装、3C 产 品测试、新能源产品组装、医疗检测、机 器人领域、模具组装及其他工业测试、自 动化设备及测试领域 特征:三分力测力传感器，多分力传感器，三向力传感器 特点： ·稳定性高 ·可安装在狭小空间内 ·可非标定制 ·抗干扰信号稳定 ·选取优质材料 ·广泛应用于汽车压装、自动化组装、3C 产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、自动化设备及测试领域 技术指标 额定量程 Kg 0-1000 输出灵敏度 mV/V 1.0 零点输出 %F.S. +2 非线性 %F.S. 0.1 滞后 %F.S. 0.1 重复性 %F.S. √ 0.5 蠕变（30分钟） %F.S. 0.5 温度灵敏度漂移 %F.S./10℃ 0.5 零点温度漂移 %F.S./10℃ 0.05 响应频率 Hz 1k 材质 42CrMoA 阻抗 Q 350/700/1400 绝缘电阻 MΩ/100V DC ≥5000 使用电压 V 5-12 工作温度范围 C -20-80 安全过载 %R.C. 150 极限过载 %R.C. 300 电缆线规格 m 3*4m 线缆极限拉力 N 98 TEDS 可选

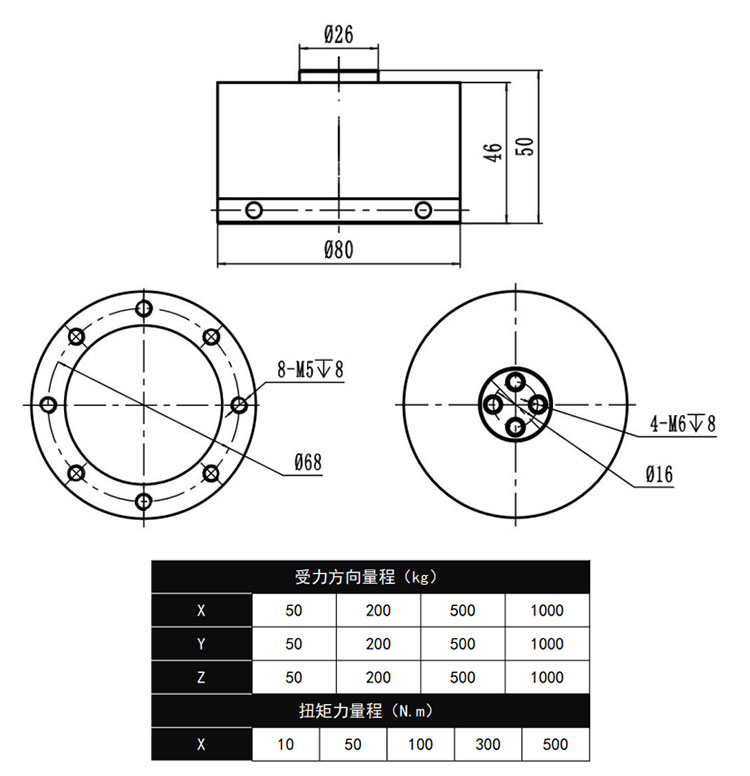

产品尺寸

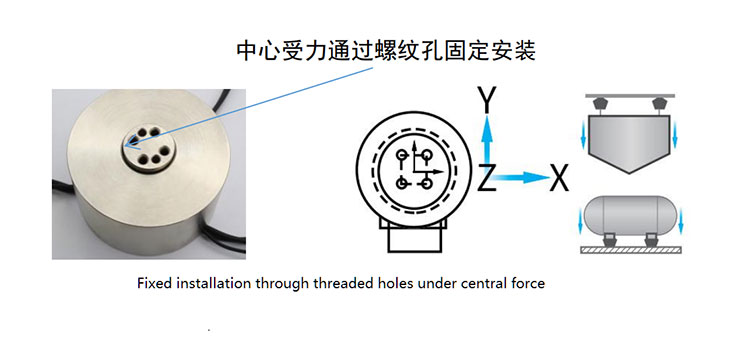

应力结构 & 装配参考

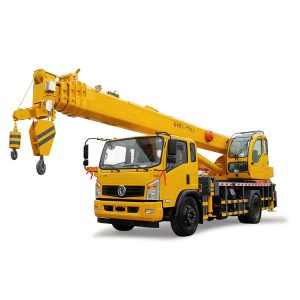

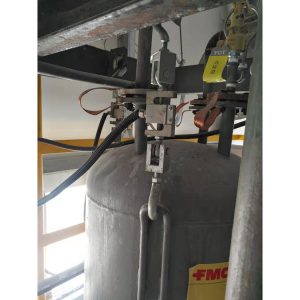

产品应用

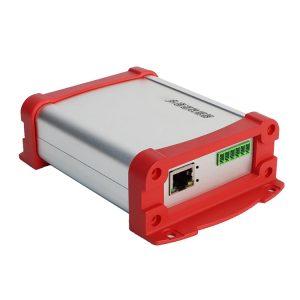

多通道数据采集盒

1.概述

D.R304 是多分量传感器配套用信号变送器，负责对传感器输出 mv 信号进行放大、滤波、数字转换、软

件解耦、二次修正等处理。数据可以通过 RS485 串口或者以太网口上传给上位机或者 PLC 等。

2.主要功能

2.1 可同步实现每个通道的数据采集及处理(包括滤波、解耦和二次修正)，采集速度可以设定为 6.25-1600

次/s。

2.2 测量值可以通过 RS485 串口读取(modbus-RTU 协议，485 协议 1)，也可以通过以太网口读取(modbus-TCP，

以太网协议 1)。485 口还支持实时数据上传(6 路 ASC 码，485 协议 2)。以太网口支持定时实时数据上

传(以太网协议 2,D.AS_TCP 协议)或者全部实时数据打包上传(以太网协议 3,D.ARS_TCP)。

2.3 通过 485 或者以太网可以完成内部参数修改、清零、保存数据、量程校准、数字校准等操作。485 通信

支持 modbus-RTU 协议和自定义主动发送协议。以太网接口支持 modbus-TCP 协议和 TCP 自定义协议(协

议 2 和 3)。D.AS_TCP(协议 2)可以按照设定时间间隔上传测量值、单位、小数点以及系统状态等信息。

D.ARS_TCP(协议 3)不同的是上传数据为当前所有采集数据打包上传。协议 2 和 3 还具有交互操作功能，

比如读写参数、清零、校准、保存数据等。

2.4 解耦数据可以进行二次修正。

3.技术参数

3.1 测量性能：

6 通道采集，输入信号范围-30mv~30mv,传感器供电 5V/200mA,测量分度 20 位，采集速度可以设定

6.25-1600 次/s。

3.2 RS485 通信接口：

执行 modbus-RTU 协议和自定义主动发送协议。可以选择 4800-115200 多个波特率。

3.3 以太网口通信：

执行 modbus-TCP 协议、D.AS_TCP 和 D.ARS_TCP 协议。D.ARS_TCP 可自动上传全部实时数据，每次

包长小于 4000 个字节。

3.4 供电：

24VDC，小于 50mA(不接传感器)

环境要求: -10-70℃，相对湿度<90%不结露，如需防水防尘需定制

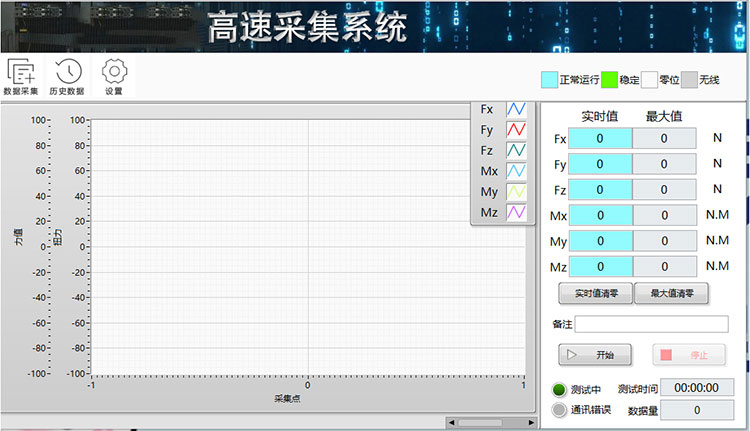

电脑客户端
